Stuur-, gas- en schakelkabel installeren / vervangen

Het berekenen van de lengte van de kabel hangt af van het type boot: buitenboord, inboord of sterndrive. Gebruik bij het berekenen van de lengte de onderstaande afbeelding.

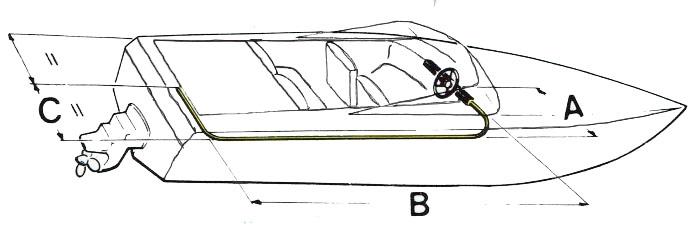

Uitleg kabel berekening

Stuurkabel

Nieuwe stuurkabel installeren

slag = 22cm

Tiltbuis-bracket-montage: Voor de meeste buitenboord en sterndrives geldt: maat A + B + C + 150mm (6").

Spiegel- of zijmontage (splashwell) en inboord: maat A + B + C - 150mm (6").

Stuurkabel vervangen

Kabel SSC131, SSC290, SSC62 (met spiraal-binnenkabel):

Meet de lengte van de kunststof buitenmantel in milimeter.

Tel daar 460mm (18") bij op.

Kabel SSC124 en SSC134 (tandheugelsysteem):

Meet de lengte van de kunststof buitenmantel in milimeter.

Tel daar 760mm (30") bij op.

Voor omrekening naar voetmaat (ft) zult u de lengte moeten delen door 305 en vervolgens deze maat afronden naar de volgende hele voet (ft).

Gaskabel & Schakelkabel

Nieuwe gas- en schakelkabel installeren

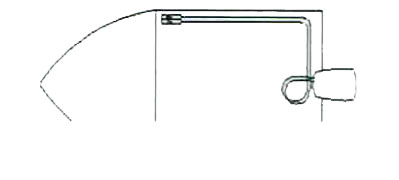

Buitenboord:

Meet van controlbox route van de kabel tot het midden van de motorbracket.

Tel daar 610mm (2 ft) bij op.

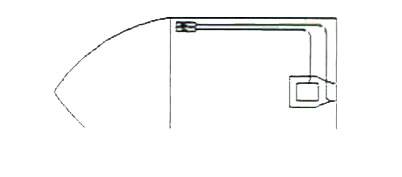

Inboord & sterndrives:

Meet van controlbox de route van de kabel tot gas en/of schakellever.

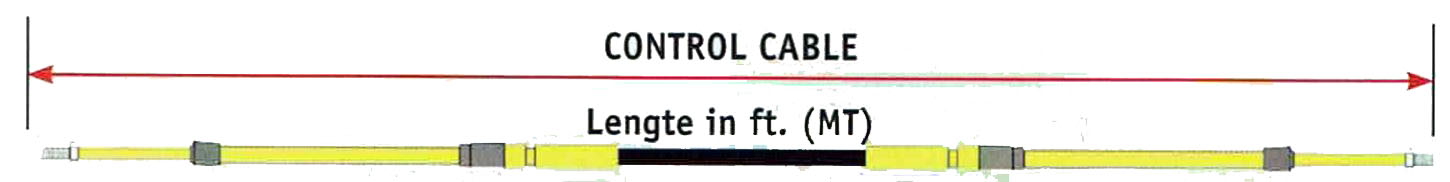

Gas- en schakelkabel vervangen

Meet de totale lengte van de te vervangen kabel inclusief fittings (van schroefdraad tot schroefdraad). Voor omrekening naar voetmaat (ft) de lengte delen door 305 en deze maat afronden naar de volgende hele voet (ft).
