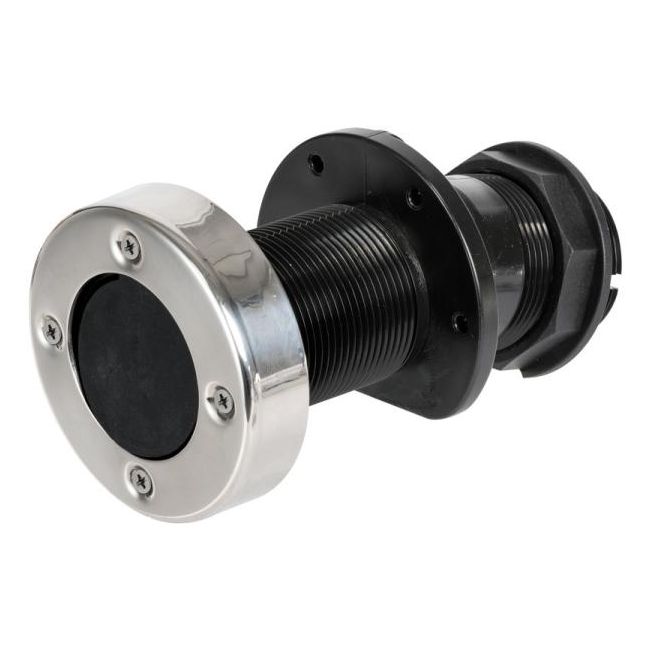

Huiddoorvoer met terugslagklep uit het Osculati Huiddoorvoer assortiment

RVS afvoersysteem met geïntegreerde terugslagklep voor betrouwbare waterafvoer

Dit hoogwaardige RVS afvoersysteem combineert een eenvoudige montage met een betrouwbare werking en een duurzame afwerking. Dankzij het slimme ontwerp kan het complete systeem door één monteur worden geïnstalleerd, wat de montagetijd verkort en de installatiekosten verlaagt.

De afsluiter en slanghouder kunnen vooraf op de werkbank worden gemonteerd, waardoor de installatie op locatie sneller en efficiënter verloopt. Bij de uitvoering met schroefdraad zorgt een borgmoer ervoor dat de afsluiter eenvoudig in de gewenste positie kan worden vastgezet.

Het afvoersysteem is voorzien van een hellingshoek van 13°, waardoor water efficiënt wordt afgevoerd zonder ongewenste sifonvorming. Daarnaast beschikt het systeem over een geïntegreerde terugslagklep die terugstroming voorkomt en de installatie beschermt tegen ongewenste waterretour.

De duurzame roestvrijstalen afwerking met verzonken bevestigingsschroeven zorgt voor een nette uitstraling, uitstekende corrosiebestendigheid en een lange levensduur. Hierdoor is het systeem ideaal voor toepassingen in de maritieme sector, voertuigen, industriële installaties en technische omgevingen waar een betrouwbare afvoeroplossing vereist is.

Belangrijkste voordelen

• Snelle montage door één monteur.
• Vooraf te monteren afsluiter en slanghouder (uitvoering met schroefdraad).
• Borgmoer voor nauwkeurige positionering van de afsluiter.
• 13° afschot voorkomt ongewenste sifonvorming.
• Geïntegreerde terugslagklep voorkomt terugstroming van water.
• Hoogwaardige RVS afwerking met verzonken schroeven.
• Corrosiebestendig, onderhoudsarm en geschikt voor intensief gebruik.

Montagevolgorde

1. Monteer de afsluiter en slanghouder vooraf op de werkbank en bepaal indien gewenst de positie van de afsluiterhendel.
2. Plaats de voorgemonteerde module vanaf de binnenzijde van de installatie.
3. Bevestig de module indien gewenst tijdelijk met zelftappende schroeven.
4. Draai de definitieve bevestigingsmoer vanaf de buitenzijde vast.
5. Zaag of snijd het overtollige deel op maat af.
6. Monteer de plaat van de geïntegreerde terugslagklep.
7. Bevestig de RVS afdekplaat met verzonken schroeven voor een strakke afwerking.
